Опис
Швидкість сканування
100 000 A- сканів за секунду у поєднанні з довжиною хвилі 1 060 нм забезпечують ультрашвидку частотно-модульовану технологію максимально збільшуючи кількість даних за коротший час. Скануюче світло – невидиме пацієнту, тому зменшується кількість артефактів від впливу руху очей.
23 mm широкопольне OКT зовраження в В-режимі
31 x 27 mm OКTA мозаїчне зображення
Широке ОКT мозаїчне зображення за технологією “en-face”
Глибина сканування
Глибина сканування з технологією частотно-модульованого джерела від Canon дозволяє краще проникнення при катаракті, крововиливах та через кровоносні судини та склеру й з легкістю чітко візуалізувати глибокі шари ока – сітківку та хоріоідею за одне сканування. Ще одна перевага Xephilio OCT-S1 – це можливість чітко відтворити зображення скловидного тіла та судинної оболонки (хоріоідеї) в одне сканування, без необхідності витрачати час на сканування скловидного тіла та хоріоідеї окремо.
Ширина сканування
Частотно-модульоване джерело Xephilio OCT-S1 дозволяє отримати широкопольне ОКТ зображення 23 x 20 мм, що може бути дуже корисним для спостереження за товщиною сітківкі при відшаруванні сітківки або пігментного ретиніту. Мозаїчне зображення дозволить створити неймовірне широкопольне ОКТ зображення 31 x 27 мм.

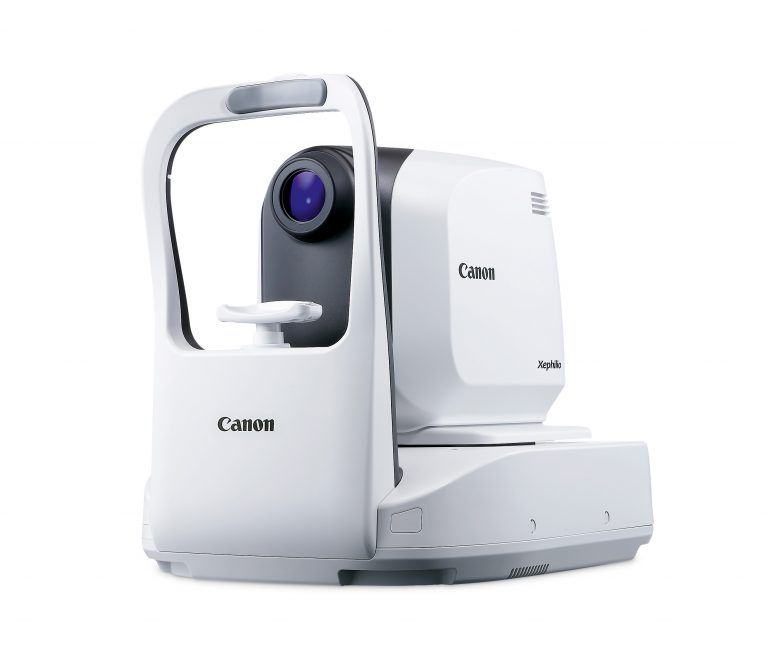

Специфікація Xephilio OCT-S1
| Загальні параметри | |
| Швидкість сканування | 100 000 А-сканів/секунда |
| Продольна розподільна здатність | 8 мкм |
| Поперечна розподільна здатність | 30 мкм |
| Довжина хвилі джерела світлаатність | OCT: 1060 нм, SLO: 780 нм
вихід на рогівку ˂ 2.0 мВт для ОCT, 1 мВт для SLO (скануючий промінь контролюється системою безпеки лазеру) |
| Мінімальний діаметр зіниці | 3 мм |
| Робоча відстань | 20 мм |
| Метод пере)гляду сітківки | Лазерний скануючий офтальмоскоп SLO |
| SLO поле нагляду (H х V) | 23 мм х 20 мм |
| ОКТ ширина | 3 – 23 мм |
| ОКТ глибина | 5.3 мм |
| Внутрішня фіксація | зелена мітка «х» форми на сітківці |
| Світло зовнішньої фіксації | лампа EL-1 (опція) |
| Розміри (Ш х Г х В) | 510 х 330 х 590, мм |
| Вага | 35 кг |
| Параметри сканування ОКТ | |
| Custom 3D | 512×512
1024×128 1024×1024 2048×512 Вертикальний/Горизонтальний |
| Multi Cross | 1024х1024
2048х2048 4096х4096 Усереднення 1-50 |
| Cross | 1024х1024
2048х2048 4096х4096 Усереднення 1-200 |
| Radial | 1024
2048 4096 12 напрямків (інтервал 15 градусів) Усереднення 1-50 |
| OCTA | Мала площа: 232х232 (3х3 – 8х8 мм)
Середня площа 464 х 464 (4х4 – 20х20 мм) Велика площа: 696 х 696 (6х6 – 20х20 мм) Надвелика площа 928 х 807 (23 х20 мм) |
